Zdaleka nejčastější chybou je prohození elektrod na levé a pravé horní končetině. Prohození elektrod na dolních končetinách EKG prakticky neovlivní. Mohou se také prohodit elektrody mezi horní a dolní končetinou.
TIP č. 1
Extrémní osa? Jak určit elektrickou osu?
- Je svod aVR převážně pozitivní? Pokud ano, osa je extrémní - extrémně doprava.
- Je svod I převážně negativní? Pokud ano, osa je také výrazně do prava.
Příklad:

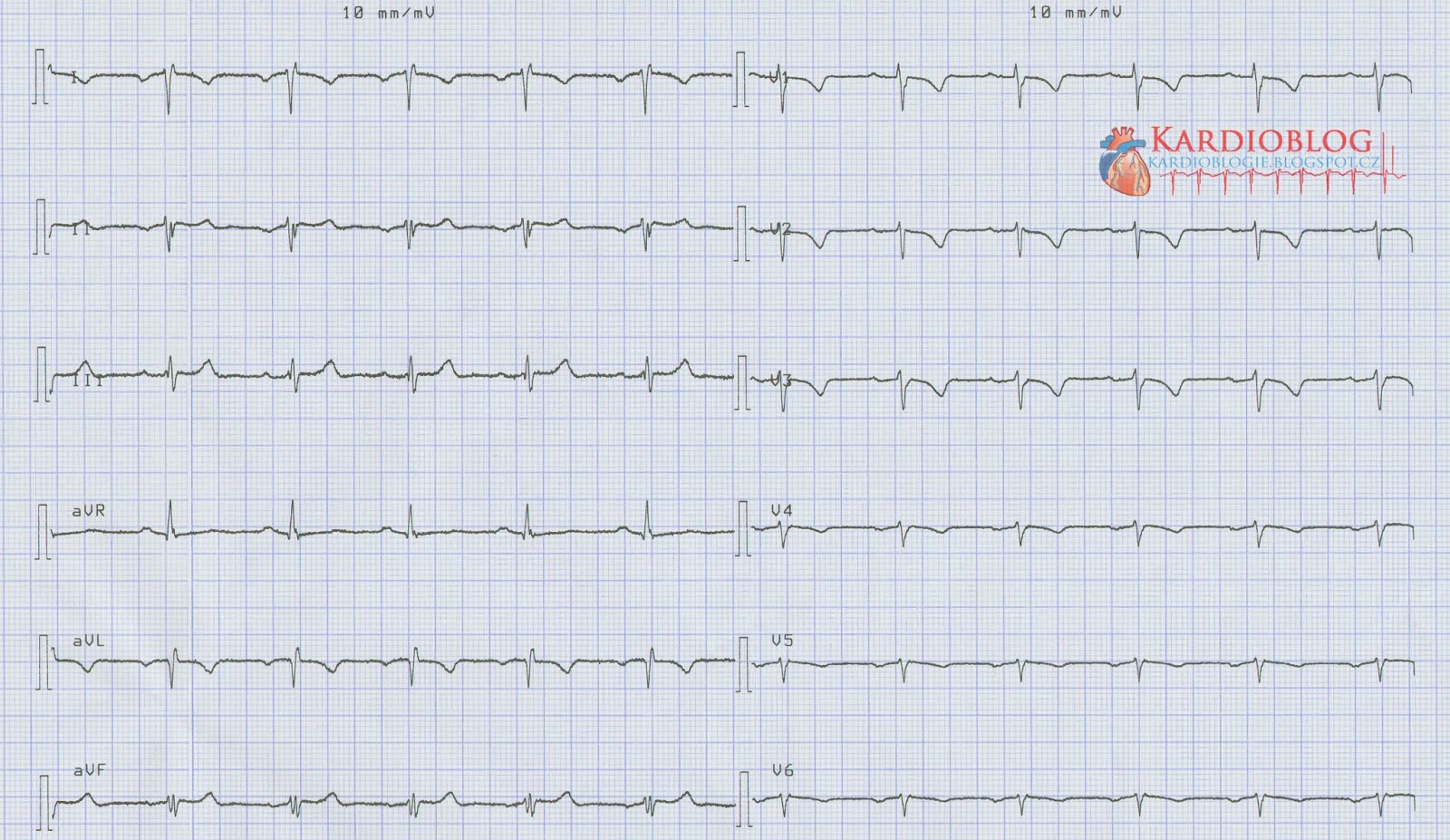

U tohoto EKG byly prohozeny elektrody pro levou a pravou horní končetinu. Jak vidíme, svod aVR má pozitivní QRS komplex a pozitivní vlnu P. To není normální.
Možné to je samozřejmě u dextrokardie, viz příklad:
Vidíme EKG u dextrokardie, která imituje prohození elektrod na horních končetinách. V aVR je taktéž pozitivní QRS komplex a P vlna. Dextrokardii odlišíme na EKG v hrudních svodech. Jelikož jsou svody nad levým hemithoraxem, směrem od V1 k V6 se od srdce postupně vzdalují. Proto se voltáž v hrudních svodech postupně snižuje - V6 už prostě na srdce nedohlédne. Navíc jsou v hrudních svodech hluboké kmity S. Dominantní komora je u těchto srdcí komora pravá - proto hlavní vektor směřuje doprava - směrem od V4, V5, V6.
Dextrokardie. Zdroj: radiopaedia.org |
CAVE: toto neplatí, když vzruch vzniká v komorách, např. při komorové tachykardii.
Viz tento příklad komorové tachykardie s pozitivním QRS komplexem v aVR. Svody nejsou prohozené, QRS je v aVR pozitivní prostě proto, že tachykardie vzniká v komorách a má extrémní osu.
TIP č. 2
Předchozí EKG?
Je na EKG pozitivní QRS komplex v aVR? Podívejte se, jestli byl pozitivní i na předchozích EKG. Pokud ne, jsou téměř jistě prohozené svody.
TIP č.3
Progrese R kmitů v hrudních svodech?
Nejen končetinové svody mohou být špatně umístěné. Měli bychom vždy zkontrolovat správnou progresi R kmitů v hrudních svodech. Kmit R by se měl postupně zvyšovat od V1 do V6. Viz příklad:
U každého svodu jsem vypsal, jak vysoký je v něm R kmit. R kmit by se měl postupně zvětšovat, ale to se zde nestalo. Rychlý trik ve photoshopu a progrese R kmitu již vypadá správně:
TIP č.4
Prohozené zapojení elektrod?
Pozor, může se stát, že elektrody nejsou prohozené na těle pacienta, ale jsou špatně připojené do přístroje. Pokud najdete na EKG prohozené svody u více pacientů, zkontrolujte přístroj.
TIP č.5
Prohození elektrod může znesnadnit interpretaci i u bloků Tawarových ramének a dalších abnormalit. Viz příklad:
Na tomto EKG vidíme v hrudních svodech blok levého raménka Tawarova. U LBBB by měl být QRS komplex pozitivní ve svodech I a aVL, jenže zde je zcela negativní. Je to tedy LBBB nebo ne? Když se podíváme na svod aVR, zjistíme že osa je extrémní. I v tomto případě se jednalo o prohození elektrod pro pravou a levou HK.
TIP č.5
Vyzkoušejte si prohazovat elektrody na interaktivním webu. Můžete prohazovat jednotlivé svody, či posouvat hrudní svody po hrudníku. Zjistíte, jak moc může ovlivnit špatné umístění svodů interpretaci EKG.
Odkazy:
- Jak určit srdeční osu?
- Interaktivní prohazování svodů na EKG.
